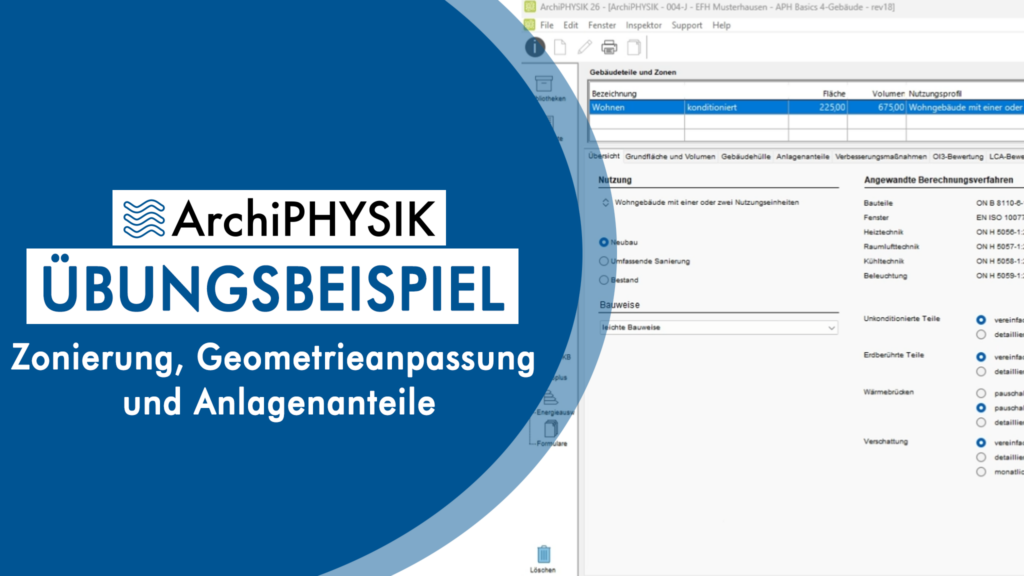

In der Praxis kommt es häufig vor, dass Projekte nachträglich erweitert werden. Genau das üben wir jetzt. Wir fügen dem Einfamilienhaus eine Büro-Zone, sowie einen unkonditionierten Keller hinzu. Außerdem duplizieren wir bestehende Bauteile für weitere Geschosse und weisen der neuen Bürozone eine vorbereitete Kühlanlage zu.
Folgende Schwerpunkte erwarten Sie:
- Neue Zone anlegen
- Grundfläche und Volumen erweitern
- Gebäudehülle anpassen
- Anlagenanteile zuordnen
Vorbereitung:
Für diese Übungsaufgabe verwenden Sie bitte ausschließlich das hier verlinkte Projekt „Basic 4-Gebäude.aph“. Importieren Sie es in Ihr ArchiPHYSIK-Programm und beginnen Sie dann mit den untenstehenden Aufgaben.
Aufgabe 1: Neue Zone anlegen
Zuerst erweitern wir das Gebäude um eine neue Zone.
- Legen Sie eine neue konditionierte Zone an und benennen Sie diese Zone „Büro„.
- Stellen Sie die Nutzung entsprechend auf Bürogebäude um.
Aufgabe 2: Grundfläche und Volumen erweitern
- Legen Sie eine weitere, diesmal jedoch unkonditionierte Zone an. Benennen Sie diese Zone anschließend als „Keller„.
- Legen Sie in dieser neuen Zone „Keller“ ein neues Geschoss an und geben Sie ihm die Bezeichnung „-1 KG„.
- Fügen Sie diesem Geschoß nun noch eine neue Fläche hinzu. Vergeben Sie die Bezeichnung „Kellergeschoß“ und tragen Sie eine Grundfläche von 75 m² bei einer mittleren Raumhöhe von 3 m ein.
- Fügen Sie der Zone Büro eine neue Fläche im bestehenden Erdgeschoss im Umfang von 100 m² und einer Höhe von 4 m hinzu.
Aufgabe 3: Gebäudehülle anpassen
- Fügen Sie folgende Bauteile in der jeweiligen Himmelsrichtung der Zone Büro hinzu und berücksichtigen alle neuen Bauteile für die OI3 Berechnung:
- 1x Außenwand mit 30 m² + 2x Außenfester Typ 1 in Richtung Süden.
- 1x Decke über Keller mit 100 m²
- 1x Außenwand mit 35 m² + 1x Außenfenster Typ 1 + 1x Außentür Ost in Richtung Osten.
- Fügen Sie in der Zone Wohnen ein Außenfenster Typ 1 der Ostwand hinzu.
Aufgabe 4: Anlagenanteile zuordnen
Für unsere neue Zone Büro wird eine Kühlanlage benötigt. Für diese Übung haben wir bereits eine Anlage im Hintergrund für Sie vorbereitet.
- Ordnen Sie die Anlage „Kühlanlage Büro“ Ihrer Büro-Zone zu.
- Vergeben Sie eine Versorgungsfläche von 90 m².
Fertig!
