Der Bauteilmonitor in ArchiPHYSIK zeigt für die OI3-Bewertung mit Bilanzgrenze 3 auch Daten von virtuellen Bauteilen an, die im Rahmen von OI3plus-Eingaben erstellt wurden. Diese und die eigenen Bauteile werden in ihrer Gesamtheit für die Bewertung herangezogen.
Zur Einordnung: Die OI3-Berechnung unterscheidet nach Bilanzgrenzen. In der ArchiPHYSIK Benutzeroberfläche führt dies zu zwei unterschiedlichen Darstellungen im Bauteilmonitor. Bei Bilanzgrenzen 0 und 1 wird die spezielle Spalte für die OI3 Punkte pro Quadratmeter (Pkt/m²) angezeigt. Bei Bilanzgrenzen größer als 1 erscheint diese Spalte nicht.
Bilanzgrenze 2 und höher

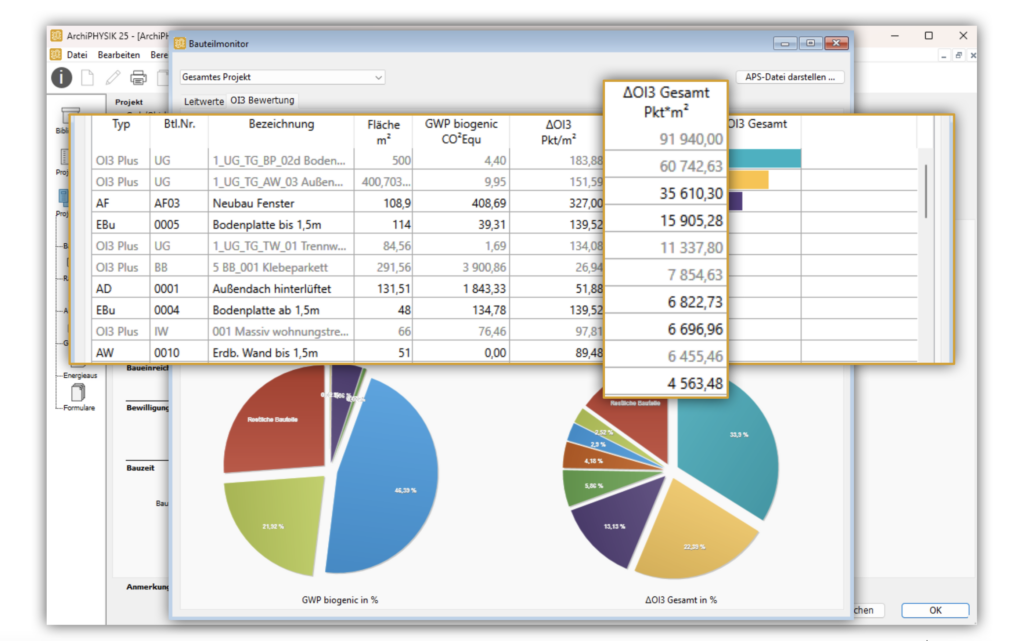

In der erweiterten Darstellung des Bauteilmonitors für die Bilanzgrenze 3 werden die virtuellen OI3plus-Bauteile besonders hervorgehoben. Diese sind in der Tabelle durch eine graue Schriftfarbe gekennzeichnet und stellen Bauteile dar, die im Bereich Gebäude unter OI3plus definiert wurden. Im Gegensatz dazu sind die schwarz markierten Bauteile diejenigen, die vom Benutzer in der Bauteilliste definiert wurden.
OI3plus Bauteile
OI3 Plus ist ein Verfahren zur Ergänzung der für die Berechnung des Energieausweises erfassten Bauteile (thermische Gebäudehülle, Bilanzgrenze 0-1). Dabei kann eine vereinfachte Erfassung zur Abschätzung der zusätzlich relevanten Bauteile (Art und Menge) verwendet werden. Die Abschätzung umfasst u.a. Bodenbeläge, Innenwände, Tiefgaragen, Keller und Erschließungsflächen. Die so erweiterte Deklaration kann unter anderem für eine klimaaktiv-Zertifizierung und für die Vorarlberger Wohnbauförderung verwendet werden.
Mit OI3plus kann die Berechnung der OI3-Kennzahlen für die Bilanzgrenze 3 (BG3) mit sehr geringem Erfassungsaufwand durchgeführt werden. Dadurch erhöht sich der Anteil der in die ökologische Bewertung einfließenden Komponenten von 50% auf ca. 85%.

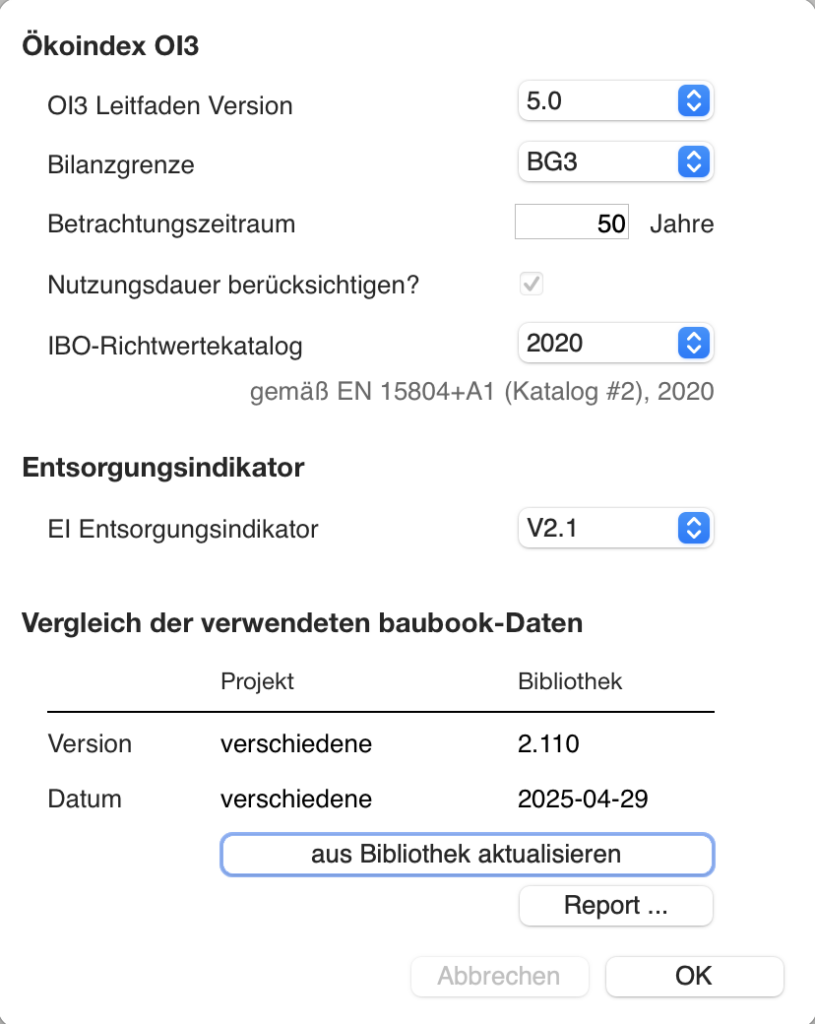

Die Auswahl zur Berechnung der Bilanzgrenze 3 (BG3) erfolgt in ArchiPHYSIK im Bereich Projekt unter OI3-Bewertung… Der folgende Dialog zeigt die Einstellmöglichkeiten die das Programm bietet.
Nach der Einstellung der Bilanzgrenze 3 (BG3) im ArchiPHYSIK Projekt wird der entsprechende Leitfaden und die Bilanzgrenze im Bauteilmonitor unter der Tabelle der Bauteile angezeigt.
Seit ArchiPHYSIK 21 ist die OI3plus-Berechnungen im Programm integriert. Das Webinar ArchiPHYSIK 21 – Oi3plus Berechnungen erläutert die Vorgangsweise.
