In dieser Übung lernen Sie, wie Sie Bauteile anlegen, detailliert bearbeiten und externe Datenquellen nutzen. Folgende Schwerpunkte erwarten Sie:
- IFC Datenimport
- Arbeiten mit der Bauteilbibliothek
- Komplexe Schichtaufbauten definieren
Vorbereitung:
Für die folgende Übung benötigen Sie die folgenden Ressourcen. Laden Sie diese vorab herunter und öffnen Sie Ihr ArchiPHYSIK-Programm.
Hinweis: Wir arbeiten im folgenden Übungsbeispiel mit dem Projekt aus der vorigen Übung weiter. Sollten
Sie diese nicht gemacht haben, finden Sie die fertige Datei bei den oben bereitgestellten Ressourcen zur Übung.
Aufgabe 1: Bestehendes Fenster über die Bibliothek anpassen
Öffnen Sie das Projekt „EFH Musterhausen“ und wechseln Sie in den Bereich Bauteile zur Bauteilliste. Wir passen nun das Fenster an.
- Markieren Sie das Fenster „Außenfenster“ und öffnen Sie den Datenassistenten. Wählen Sie in der Bibliotheksliste für Außenfenster einen Eintrag mit Holz-Alu-Rahmen aus und übernehmen Sie die Materialien, indem Sie den Button „Ändern“ verwenden.
- Anschließend passen Sie die Stammdaten wie folgt an:
- Bauteilnr.: AF01
- Name: Außenfenster Typ 1
- Beschreibung: Fenster für Nord- und Südfassade

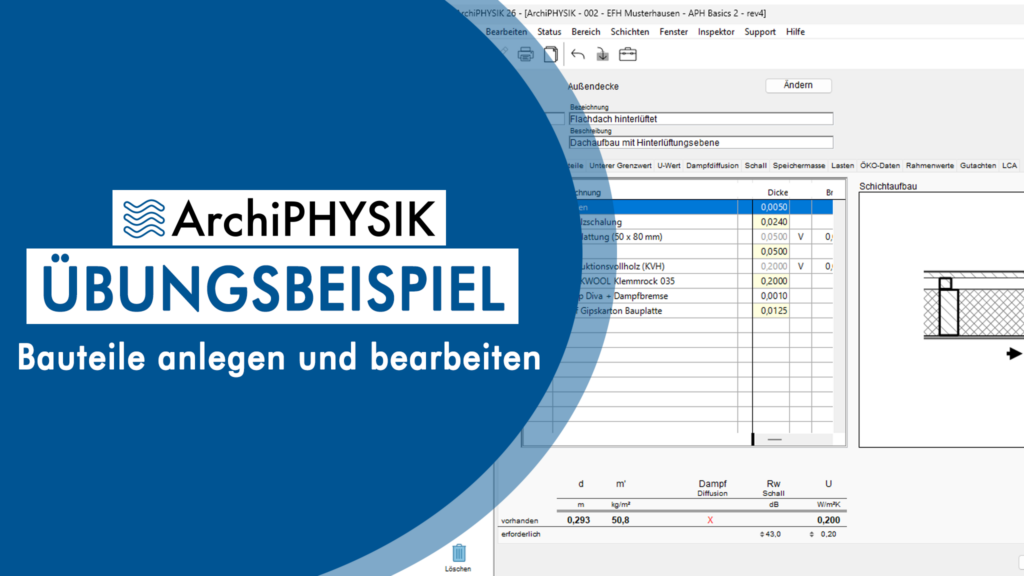

Aufgabe 2: Hinterlüftetes Dach
Das Musterprojekt besitzt bereits ein Dach. Dieses soll nun detailliert als hinterlüftetes Dach angelegt bzw. bearbeitet werden.
- Öffnen Sie das bestehende Bauteil “Dach” und passen Sie als Erstes die Stammdaten wie folgt an:
- Bauteilnr.: FD01
- Name: Flachdach hinterlüftet
- Beschreibung: Dachaufbau mit Hinterlüftungsebene
- Stellen Sie den Bauteiltyp auf “Außendecke hinterlüftet” ein.
- Geben Sie nun den exakten Schichtaufbau (von außen nach innen) ein.
- Dachabdichtung (Bitumen) – Dicke: 0,5 cm
- Holzschalung – Dicke: 2,4 cm
- Inhomogene Schicht: Holzsparren (Breite: 8 cm, Achsabstand: 65 cm)
- Subhomogene Schichten: Luftschicht 5cm, Mineralwolle 20 cm
- Dampfbremse – Dicke: 0,02 cm
- Gipskartonplatte – Dicke: 1,25 cm
Aufgabe 3: Außenwand via IFC importieren
ArchiPHYSIK 26 ermöglicht den Import von vorgefertigten Bauteilen via IFC. Für die Außenwand verwenden wir einen bereitgestellten Datensatz von Dataholz.
Beschaffen Sie sich die IFC-Datei: Laden Sie sich entweder selbst ein passendes Außenwand-Bauteil im IFC-Format von der Dataholz-Website (z.B. unter www.dataholz.eu) herunter, oder verwenden Sie alternativ die in der Übung mitgelieferte Datei awmohi03b-0.ifc.
- Importieren Sie den Aufbau direkt in die Bauteilliste.
- Kontrollieren Sie den Schichtaufbau und überschreiben Sie die Daten für unser Projekt wie folgt:
- Bauteilnr.: AW01
- Name: Dataholz Außenwand
- Beschreibung: Außenwandkonstruktion laut IFC-Import
Fertig!
