Ab ArchiPHYSIK 25 werden die funktionellen Einheiten dargestellt und fließen automatisch in die Berechnungen des OI3-Index ein. Damit wird die ökologische Bewertung von Bauprodukten noch präziser, transparenter und praxisnäher.
Nachfolgend werden in drei Beispielen gezeigt, wie funktionale Einheiten üblicherweise für einen Schichtaufbau verwendet werden.
ÖKO-Daten in ArchiPHYSIK

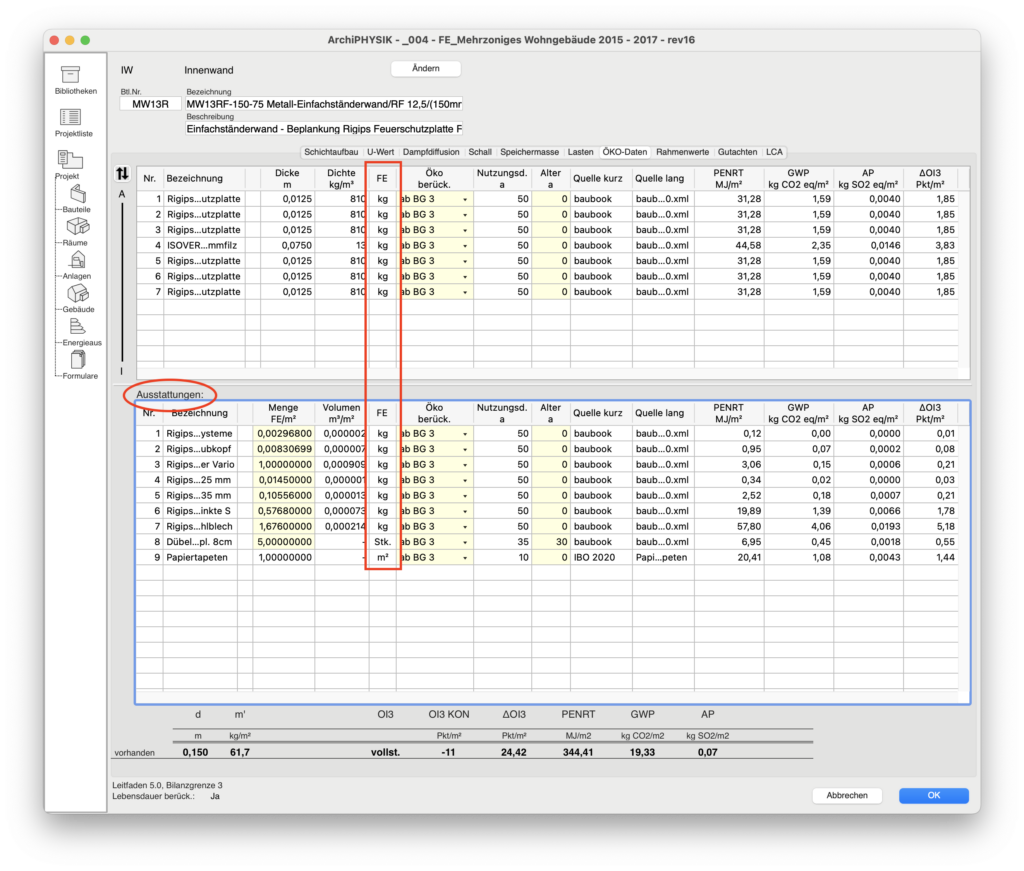

Im Bereich Bauteile wählen Sie das gewünschte Bauteil per Doppelklick aus. Es öffnet sich ein Fenster mit den Schichtaufbauten. Über den Reiter ÖKO-Daten gelangen Sie zu den zugehörigen Materialien und deren ökologischen Kennwerten.
Funktionelle Einheiten im Detail
Wir sehen hier, wie sich die Umweltindikatoren auf eine spezifische Bezugs- bzw. Vergleichsgröße beziehen. Diese Bezugsgröße wird als funktionelle Einheit (FE) bezeichnet und stellt sicher, dass die ökologischen Daten korrekt und vergleichbar sind.
- FE ist in kg: Ein Beispiel dafür sind Baustoffe, die im Baubook aufgeführt sind. Die Ökodaten werden hierbei je Kilogramm des Bauteils berechnet.
- FE ist in m²: Ein weiteres Beispiel sind Fenster. Die Ökodaten werden je Quadratmeter des Bauteils berechnet.
- FE ist in Stk: Ein Beispiel für eine funktionale Einheit in Stück ist der Dübel, der ebenfalls aus dem Baubook entnommen werden kann. Hier werden die Ökodaten je Stück des Bauteils berechnet.
Hinweise zur Zuordnung von Zubehör im Bereich „Ausstattungen“
Der Bereich „Ausstattungen“ ist für Zubehör wie z. B. Schrauben, Dübel, Nägel und Dichtbänder usw. vorgesehen.
Bitte beachten Sie, dass die Ausstattungsmaterialien im Bereich „Bauteile > ÖKO-Daten > Ausstattungen“ sowie im Bereich „Formulare“ unter Allg – Liste Bauteile Materialien ersichtlich sind.
Schicht bearbeiten

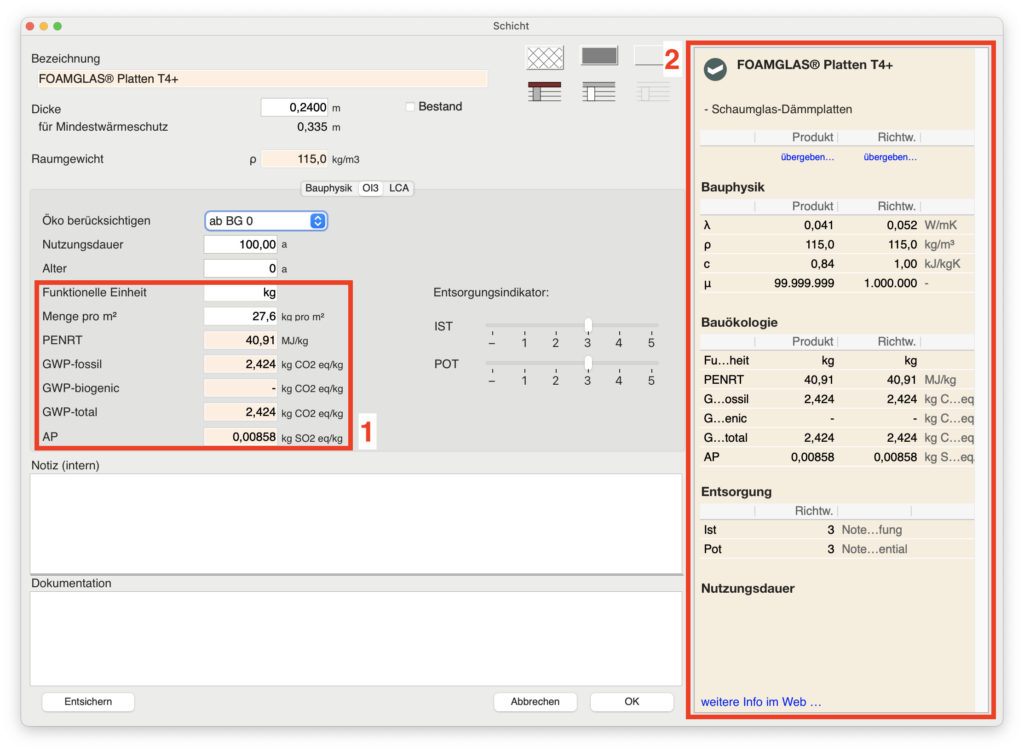

Im Bereich Bauteile wählen Sie das gewünschte Material per Doppelklick aus. Es öffnet sich ein Fenster mit den Bauteilschicht bearbeiten Dialog. Über den Reiter ÖKO-Daten gelangen Sie zu den zugehörigen Materialien und deren ökologischen Kennwerten.
- Hier ist die „Funktionelle Einheit“ wie die Menge pro Quadratmeter, Stk. und kg ersichtlich.
- Das Baubook-Seitenfeld wurde angepasst und bietet nun auch die Möglichkeit, Richtwerte und Produktdaten über den blauen Text zu übergeben. Unter „Bauökologie“ ist ebenfalls die funktionale Einheit erkennbar und dargestellt. Am unteren Rand befindet sich ein Link, der direkt zu den Baubook-Produkten führt.
Weiterführende Informationen erhalten Sie in der Vorstellung von ArchiPHYSIK 25 unter:
Online Vorstellung ArchiPHYSIK 25 und der Baubook Daten.
