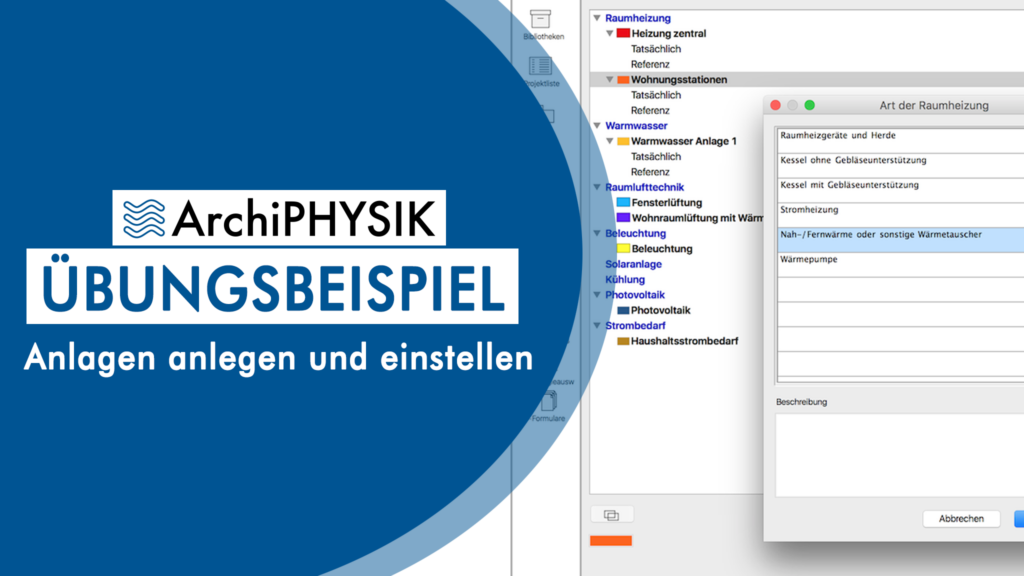

Nachdem wir in den vorigen Übungen ein neues Projekt angelegt haben, die Bauteile erstellt und die bauphysikalischen Nachweise abgeschlossen haben, widmen wir uns nun der Haustechnik (Anlagen). Da es sich im Projekt „EFH Musterhausen“ um ein Wohngebäude handelt, legen wir Anlagen an, die typisch für ein modernes Einfamilienhaus sind.
Folgende Schwerpunkte erwarten Sie:
- Rauheizungsanlage konfigurieren
- Warmwasseranlage aus anderem Projekt übernehmen
- Neue Solar- und PV Anlage, sowie Stromspeicher anlegen und konfigurieren
- Dokumentation erstellen
Vorbereitung:
Für die folgende Übung benötigen Sie die folgenden Ressourcen. Laden Sie diese vorab herunter und öffnen Sie Ihr ArchiPHYSIK-Programm.
Hinweis: Wir arbeiten im folgenden Übungsbeispiel mit dem Projekt aus der vorigen Übung weiter. Sollten
Sie diese nicht gemacht haben, finden Sie die fertige Datei bei den oben bereitgestellten Ressourcen zur Übung.
Aufgabe 1: Raumheizungs- und Warmwasseranlage anlegen bzw. kopieren
Bitte definieren Sie zunächst die Raumheizung und Warmwasseranlage des Gebäudes.
- Wechseln Sie in den Bereich Anlagen und bearbeiten Sie die bestehende Raumheizungsanlage wie folgt:
- Luft/Wasser-Wärmepumpe
- Zentral mit Defaultwert für Leistung
- Monovalenter Betrieb
- Baujahr 2010
- Modulierend
- Kein Speicher
- Abgabe via Flächenheizung (40°C/30°C)
- Einzelraumregelung mit Thermostatventilen
- Gleitende Betriebsweise
- Wärmeverteilung bleibt unverändert
- Vergeben Sie für die Raumheizung eine passende Beschreibung (z. B. Luft-Wasser-Wärmepumpe für Fußbodenheizung) und laden Sie das zur Verfügung gestellte Bild „Raumheizungsskizze_ÜbungsbeispielBasics3.png“ (17,5×7,5cm), aus den bereitgestellten Ressourcen im entsprechenden Bild-Feld der Anlage hoch.
- Für die Warmwasseranlage übernehmen Sie bitte die Einstellungen des „Boiler Trafik“ aus dem Projekt „Eckwohnhaus (detailliert) 2015“.
Aufgabe 2: Solaranlage & Photovoltaik inkl. Speicher
Das Einfamilienhaus soll mit erneuerbaren Energien ausgestattet werden. Es soll eine thermische Solaranlage für das Warmwasser sowie eine PV-Anlage für den Strombedarf geben.
- Legen Sie eine neue Solaranlage an und weisen Sie diese der Warmwasseranlage zu.
- Tragen Sie eine für ein Einfamilienhaus realistische Kollektorfläche (z. B. 6 m²) ein.
- Setzen Sie die Orientierung und Neigung frei, aber realistisch fest (z. B. Ausrichtung: Süd, Neigung: 45°).
- Legen Sie eine Photovoltaikanlage an.
- Vergeben Sie eine Peak-Leistung von 10 kWp und stellen Sie die Orientierung auf Süd-West (SW) ein.
- Fügen Sie der PV-Anlage einen Stromspeicher hinzu und definieren Sie eine Nettokapazität von 7 kWh.
Aufgabe 3: Dokumentation der Anlagen
Die erstellten Anlagen sollen nun für die Nachweisdokumentation exportiert werden. Nutzen Sie hierfür die Druckfunktion im Bereich der Anlagen und speichern Sie das Formular „Anlagentechnik – Projekt“ als PDF ab.
Fertig!
